H 450 Schraubkappen

Name: H 450 Schraubkappen
SKU: H 450
Price: 3.00 EUR
Availability: InStock

Farbe

gelb

Material

Variante C: PP, Variante B: HDPE

Serie

Schraubkappen H 450

Anwendung

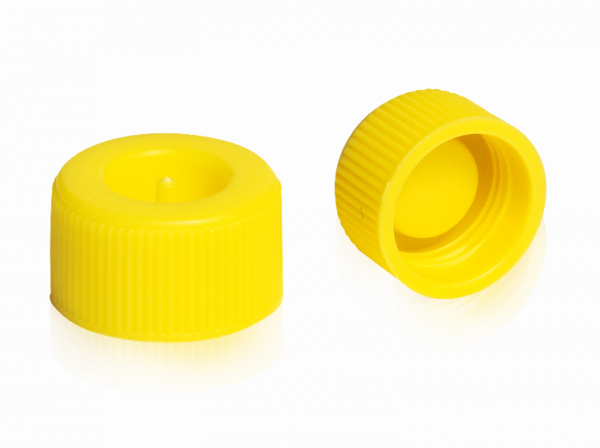

Passend für Anwendungen mit metrische Außengewinde. Leichte griffige Handhabung durch die Riffelung der Kunststoff-Schraubkappen. Montage durch die Außenrändel. Variante C sind die Schraubkappen mit der Vertiefung, Variante B ohne Vertiefung.

Alle Angaben in mm.

Zurück

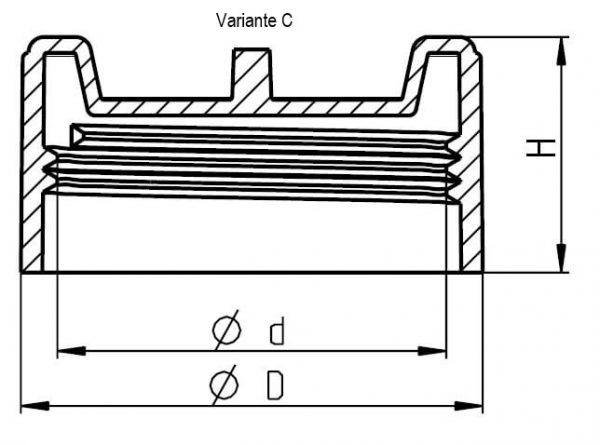

Abmessungen

Bestell-Nr.	d1	D	H
H 450 / M 8 x 1,0 x "C"	8.2	11.4	9.3
H 450 / M 10 x 1,5 x "B"	10.5	13.3	13.0
H 450 / M 12 x 1,5 x "B"	12.5	15.3	13.0
H 450 / M 14 x 1,5 x "C"	14.2	17.4	11.3
H 450 / M 16 x 1,5 x "C"	16.2	19.4	11.3
H 450 / M 18 x 1,5 x "B"	18.5	21.3	13.0
H 450 / M 20 x 1,5 x "C"	20	23.7	13.3
H 450 / M 22 x 1,5 x "C"	22.2	25.8	13.5
H 450 / M 24 x 1,5 x "C"	24.1	27.7	13.3
H 450 / M 26 x 1,5 x "B"	26.5	29,3	13.0
H 450 / M 30 x 2 x "B"	30.5	33.3	16.0
H 450 / M 36 x 2 x "B"	36.5	39.3	16.0
H 450 / M 42 x 2 x "B"	42.5	45.3	16.0
H 450 / M 45 x 2 x "B"	45.5	48.3	16.0
H 450 / M 52 x 2 x "B"	52.5	55.3	16.0
