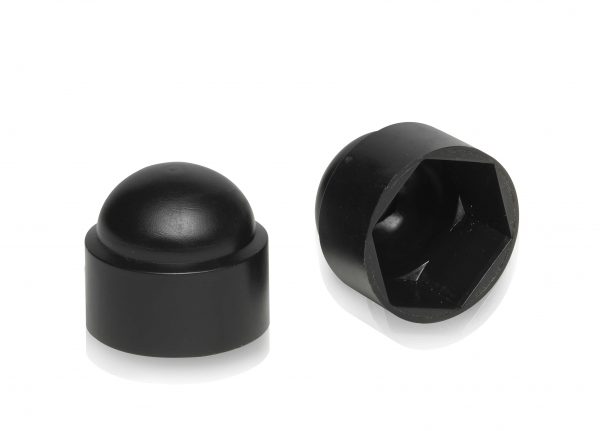

H 605 Sechskantschutzkappen

Name: H 605 Sechskantschutzkappen
SKU: H 605
Price: 3.00 EUR
Availability: InStock

Farbe

schwarz

Material

PE-LD

Serie

Sechskantschutzkappen H 605

Anwendung

Sechskantschutzkappen bieten sicheren Schutz für Bolzen und Muttern vor Korrosion. Dickwandige Konstruktion für erhöhte Beanspruchung. Die runde Außenkontur verhindert das Ansetzen eines Maulschlüssels.

Alle Angaben in mm.

Zurück

Abmessungen

Bestell-Nr.	Gewindeart	SW	D	H	h1
H 605 / M 4	M4	7	9	8.3	3.5
H 605 / M 5	M5	8	10.9	9.5	5
H 605 / M 6	M6	10	12.9	13	6
H 605 / M 8	M8	13	16.8	15	7.5
H 605 / M 10	M10	16	20	19.5	9
H 605 / M 10 (17)	M10	17	21.3	19.5	9
H 605 / M 12	M12	18	23	20	9
H 605 / M 12 (19)	M12	19	23.6	21.5	11
H 605 / M 14	M14	21	27	23.5	12.2
H 605 / M 14 (22)	M14	22	26.8	22	12.3
H 605 / M 16	M16	24	29.8	27	14
H 605 / M 18	M18	27	33.8	28.4	15.5
H 605 / M 20	M20	30	37.4	33.2	17
H 605 / M 22	M22	32	39	36.2	21.2
H 605 / M 22 (34)	M22	34	41.2	36.2	21.2
H 605 / M 24	M24	36	43.6	39.3	22.7
H 605 / M 27	M27	41	50	48	25
H 605 / M 27 (42)	M27	42	50	47.4	25
H 605 / M 30	M30	46	56.4	50.5	27.6
H 605 / M 33	M33	50	61	57	27
H 605 / M 36	M36	55	65.8	57.6	32.3
H 605 / M 39	M39	60	71.7	62	36.9
H 605 / M 42	M42	65	76.9	65.5	38.7
H 605 / M 45	M45	70	84.8	73	39.6
