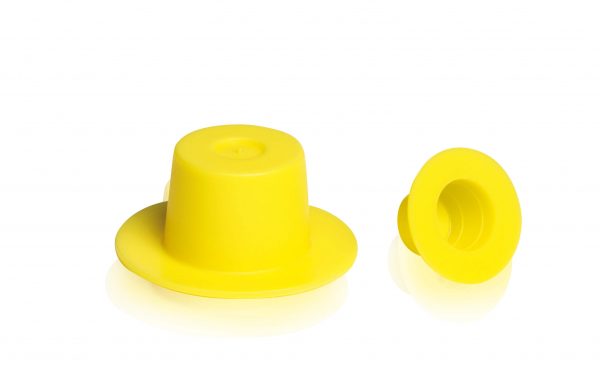

H 220 Universalschutzstopfen mit Kragen

Name: H 220 Universalschutzstopfen mit Kragen
SKU: H 220
Price: 3.00 EUR
Availability: InStock

Farbe

gelb

Material

PE-LD

Serie

Universalschutzstopfen mit Kragen H 220

Anwendung

Für eine Vielzahl von Anwendungen als Stopfen oder Kappe verwendbar. Die Konzität des Schutzelements überbrückt zusätzlich Toleranzen. Ausführung wie H 200 jedoch mit größerem Abdeckrand.

Alle Angaben in mm.

Zurück

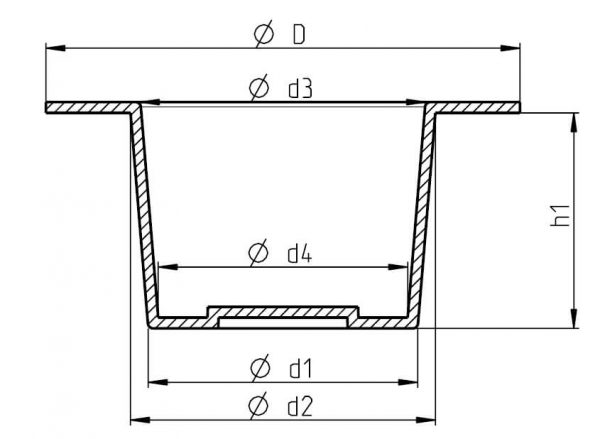

Abmessungen

Bestell-Nr.	D	d1	d2	d3	d4	h1
H 220 / O 1 B	22	4.4	6.3	4.6	2.7	11
H 220 / O 2 B	23	6	7.9	6.1	4.25	12
H 220 / O 3 B	25	7.6	9.5	7.8	5.9	11
H 220 / O 4 B	26	8.5	10.25	8.55	6.8	11
H 220 / O 5 B	26	9.3	11	9.25	7.5	11
H 220 / O 6 B	27	10	11.75	10	8.3	11
H 220 / O 7 B	28	10.7	12.4	10.6	8.8	11
H 220 / O 8 B	29	11.3	13.22	11.8	9.83	11
H 220 / O 9 B	30	12.6	14.2	12.45	10.4	13
H 220 / O 10 B	30	12.7	14.6	13.3	11.2	13
H 220 / O 11 B	31	14	15.9	14.1	12	13
H 220 / O 12 B	31	13.9	16.35	14.5	12.2	13
H 220 / O 13 B	33	15	17.2	15.5	13.4	15
H 220 / O 14 B	34	16.5	18.8	17.1	14.8	15
H 220 / O 15 B	34	17.5	19.55	17.8	15.6	16
H 220 / O 16 B	36	17.7	20.3	18.6	16	16
H 220 / O 17 B	37	18.6	21.15	19.45	16.9	16
H 220 / O 18 B	37	19	21	20	17.3	16
H 220 / O 19 B	39	20.8	23.5	21.8	18	17
H 220 / O 20 B	40	21.2	24	22.1	19.3	17
H 220 / O 21 B	41	22.4	25.2	23.4	20.4	17
H 220 / O 22 B	42	23.7	27	25.1	21.8	19
H 220 / O 23 B	44	25	28.3	26.4	23	20
H 220 / O 25 B	47	28.7	31.3	29.7	26.4	20
H 220 / O 26 B	49	30	32.85	31.2	28.1	20
H 220 / O 27 B	50	32.3	35.5	33.6	29.8	22
H 220 / O 28 B	52	33.4	37.82	36	31.94	23
H 220 / O 29 B	54	36.6	40.23	38.4	34.52	22
H 220 / O 31 B	60	39.5	43.1	41.3	37.24	23
H 220 / O 32 B	70	41.7	44.8	43	39.5	20
H 220 / O 33 B	64	44.5	47.9	46.1	42.6	20
H 220 / O 40 B	85	60.8	66.05	64.42	59.17	30
H 220 / O 801 B	22	11.3	13.22	11.8	9.83	11
