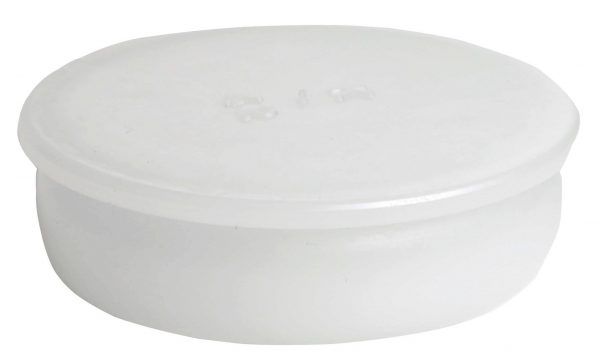

Name: H 150 Typ K Verschlussstopfen
SKU: H 150 Typ K
Availability: InStock

Product Description

Richtwerte für die Anwendung
	Metrisches Gewinde					Rohrgewinde
Bestell-Nr.	Regelgewinde	Feingewinde				Rohrgewinde
H 150 / K 2	M 8	M 8 x 1				1/16
H 150 / K 3		M 9 x 1
H 150 / K 4		M 10 x 1				1/8″
H 150 / K 5	M 12		M 12 x 1,5
H 150 / K 501	M 12		M 12 x 1,5
H 150 / K 7		M 12 x 1	M 13 x 1,5			1/4″
H 150 / K 9	M 14	M 13 x 1				1/4″
H 150 / K 10			M 15 x 1,5
H 150 / K 11	M 16	M 15 x 1
H 150 / K 12	M 18	M 16 x 1
H 150 / K 14			M 18 x 1,5
H 150 / K 15			M 18 x 1,5
H 150 / K 17		M 19 x 1		M 20 x 2
H 150 / K 18		M 20 x 1		M 21 x 2		1/2″
H 150 / K 181	M 24	M 22 x 1		M 23 x 2
H 150 / K 182		M 22 x 1
H 150 / K 183	M 22		M 21 x 1,5
H 150 / K 19			M 22 x 1,5
H 150 / K 21		M 23 x 1		M 24 x 2
H 150 / K 211		M 24 x 1	M 25 x 1,5	M 25 x 2
H 150 / K 23		M 25 x 1	M 26 x 1,5	M 26 x 2		3/4″
H 150 / K 232		M 26 x 1		M 27 x 2
H 150 / K 233	M 30	M 27 x 1		M 28 x 2
H 150 / K 24			M 30 x 1,5
H 150 / K 241		M 31 x 1		M 32 x 2		1.“
H 150 / K 25	M 36		M 33 x 1,5
H 150 / K 26		M 34 x 1		M 35 x 2	M 36 x 3
H 150 / K 28		M 37 x 1		M 38 x 2	M 39 x 3
H 150 / K 30		M 39 x 1		M 40 x 2
H 150 / K 301			M 40 x 1,5		M 42 x 3
H 150 / K 31	M 45		M 42 x 1,5	M 42 x 2
H 150 / K 32					M 50 x 4
H 150 / K 33				M 50 x 2
H 150 / K 35		M 52 x 1				1. 3/4″
H 150 / K 37			M 56 x 1,5
H 150 / K 40	M 64				M 62 x 4
H 150 / K 41			M 72 x 1,5		M 75 x 4
H 150 / K 42					M 90 x 4
H 150 / K 43					M 91 x 4
H 150 / K 44						M 105 x 3

H 150 Typ K Verschlussstopfen

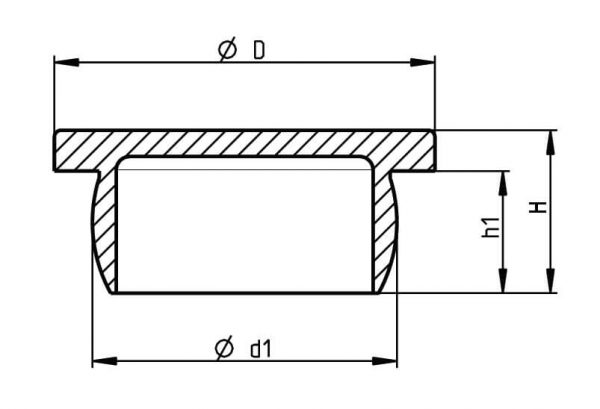

Bestell-Nr.	D	d1	h1	H
H 150 / K 2	14	7.4	4.1	6.8
H 150 / K 3	14	8.4	5.3	7.3
H 150 / K 4	14	9.2	4.5	6.5
H 150 / K 5	14	10.6	4.9	7
H 150 / K 5.01	14	10.7	4.7	7
H 150 / K 7	16	11.7	6.5	8.5
H 150 / K 9	16	12.3	6.5	8.5
H 150 / K 10	20	13.6	7.5	9.7
H 150 / K 11	20	14.3	5.5	7.5
H 150 / K 12	20	15.8	8	10
H 150 / K 14	22	16.5	5.5	7.5
H 150 / K 15	22	17.1	8	10
H 150 / K 17	25	18.4	8.5	10.5
H 150 / K 18	25	19.3	7.6	10.5
H 150 / K 18.1	25	21.2	7.5	10
H 150 / K 18.2	25	21.7	7.5	10
H 150 / K 18.3	25	19.6	8	10.4
H 150 / K 19	25	20.7	7.5	10
H 150 / K 21	28	22.5	9	12.2
H 150 / K 21.1	28	23.6	9	12
H 150 / K 23	28	24.6	9	12
H 150 / K 23.2	28	25.8	7.5	9.5
H 150 / K 23.3	28	26.5	9	12
H 150 / K 24	36	29.2	12	15
H 150 / K 24.1	36	31	11	14
H 150 / K 25	36	32	10	12.3
H 150 / K 26	36	33.5	12	15
H 150 / K 28	42	36.5	15	17.5
H 150 / K 30	42	38.4	10	12.7
H 150 / K 30.1	42	39	15	18
H 150 / K 31	42	40	15	18
H 150 / K 32	55	46.3	18	20.5
H 150 / K 33	55	48.5	12	15
H 150 / K 35	55	52.2	17.5	21
H 150 / K 37	63	55	17.5	20.3
H 150 / K 40	63	58	18	20.5
H 150 / K 41	78	71	18	21.5
H 150 / K 42	70	66	18	20.5
H 150 / K 43	83	78	18	20.5
H 150 / K 44	90	86.5	17.5	20.5
