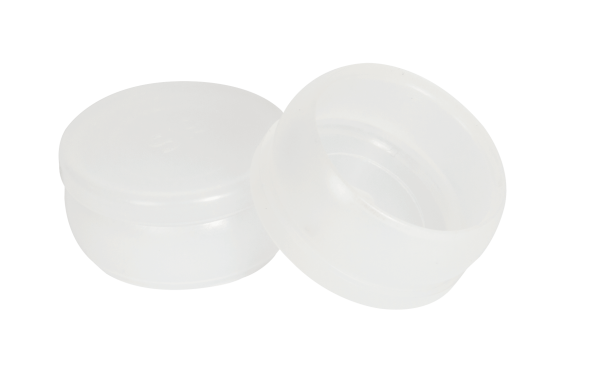

Name: H 150 Typ S Verschlussstopfen
SKU: H 150 Typ S
Availability: InStock

Product Description

Richtwerte für die Anwendung
	Metrisches Gewinde					Rohrgewinde
Bestell-Nr.	Regelgewinde	Feingewinde				Rohrgewinde
H 150 / S 2	M 8	M 8 x 1				1/16
H 150 / S 3		M 9 x 1
H 150 / S 4		M 10 x 1				1/8″
H 150 / S 5	M 12		M 12 x 1,5
H 150 / S 501	M 12		M 12 x 1,5
H 150 / S 7		M 12 x 1	M 13 x 1,5			1/4″
H 150 / S 9	M 14	M 13 x 1				1/4″
H 150 / S 10			M 15 x 1,5
H 150 / S 11	M 16	M 15 x 1
H 150 / S 12	M 18	M 16 x 1
H 150 / S 14			M 18 x 1,5
H 150 / S 15			M 18 x 1,5
H 150 / S 17		M 19 x 1		M 20 x 2
H 150 / S 18		M 20 x 1		M 21 x 2		1/2″
H 150 / S 181	M 24	M 22 x 1		M 23 x 2
H 150 / S 182		M 22 x 1
H 150 / S 183	M 22		M 21 x 1,5
H 150 / S 19			M 22 x 1,5
H 150 / S 21		M 23 x 1		M 24 x 2
H 150 / S 211		M 24 x 1	M 25 x 1,5	M 25 x 2
H 150 / S 23		M 25 x 1	M 26 x 1,5	M 26 x 2		3/4″
H 150 / S 232		M 26 x 1		M 27 x 2
H 150 / S 233	M 30	M 27 x 1		M 28 x 2
H 150 / S 24			M 30 x 1,5
H 150 / S 25	M 36		M 33 x 1,5
H 150 / S 26		M 34 x 1		M 35 x 2	M 36 x 3
H 150 / S 28		M 37 x 1		M 38 x 2	M 39 x 3
H 150 / S 30		M 39 x 1		M 40 x 2
H 150 / S 301			M 40 x 1,5		M 42 x 3
H 150 / S 31	M 45		M 42 x 1,5	M 42 x 2
H 150 / S 32					M 50 x 4
H 150 / S 33				M 50 x 2
H 150 / S 35		M 52 x 1				1. 3/4″
H 150 / S 37			M 56 x 1,5
H 150 / S 40	M 64				M 62 x 4
H 150 / S 42					M 90 x 4
H 150 / S 43					M 91 x 4

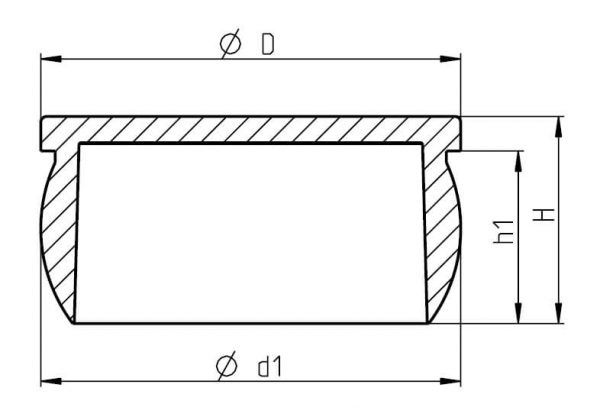

Bestell-Nr.	D	d1	h1	H
H 150 / S 2	7.3	7.3	5.4	7
H 150 / S 3	8.3	8.3	5.3	7.3
H 150 / S 4	9.2	9.2	4.5	6.5
H 150 / S 5	10.6	10.6	4.6	6.8
H 150 / S 5.01	10.7	10.7	4.6	7
H 150 / S 7	11.7	11.7	6.5	8.5
H 150 / S 9	12.4	12.4	6.5	8.6
H 150 / S 10	13.6	13.6	7	9.4
H 150 / S 11	14.3	14.3	5	7.5
H 150 / S 12	15.8	15.8	8	10
H 150 / S 14	16.6	16.6	5.6	7.6
H 150 / S 15	17.1	17.1	8	10
H 150 / S 17	18.4	18.4	8.8	10.9
H 150 / S 18	19.3	19.3	8.5	10.5
H 150 / S 18.1	21.3	21.3	7.5	9.5
H 150 / S 18.2	21.7	21.7	7.5	10
H 150 / S 18.3	19.6	19.6	7.7	10
H 150 / S 19	20.6	20.6	8.5	10
H 150 / S 21	22.4	22.4	9	12
H 150 / S 21.1	23.6	23.6	9	12
H 150 / S 23	24.6	24.6	9	11.6
H 150 / S 23.2	25.5	25.5	7.5	10
H 150 / S 23.3	26.5	26.5	9	12
H 150 / S 24	29	29	12	15
H 150 / S 25	31.8	31.8	10	12.5
H 150 / S 26	33.5	33.5	12	15
H 150 / S 28	36.5	36.5	15	17.8
H 150 / S 30	38.4	38.4	10	12.5
H 150 / S 30.1	38.9	38.9	15	17.7
H 150 / S 31	40	40	15	18
H 150 / S 32	46	46	18	21
H 150 / S 33	48.5	48.5	12	15
H 150 / S 35	51.5	51.5	18	21
H 150 / S 37	55	55	18	21
H 150 / S 40	58.2	58.2	18.2	20.7
H 150 / S 42	66	66	18	21
H 150 / S 43	78.3	78.3	18	21
